Dallmer CeraDrain

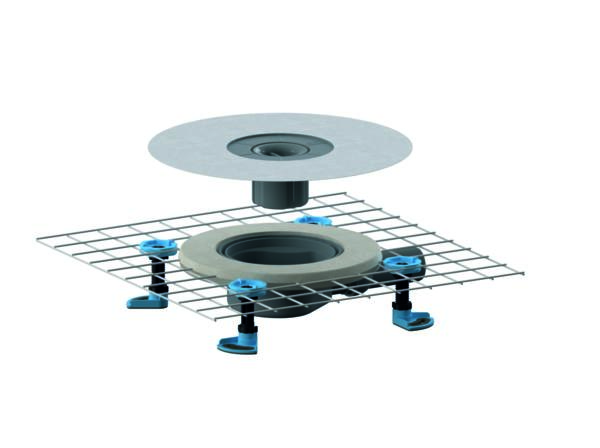

Dallmer CeraDrain sind Badabläufe mit maximaler Sicherheit bei minimaler Bauhöhe.
Prod.-Nr.:
518385
Dallmer CeraDrain Schallschutzablauf
• Schallschutzablauf CeraDrain Pure, DN 50, 100 x 100 mm• Bodenablauf nach DIN EN 1253 inklusive Schallschutzmatte DallDrain, Aufsatz DallDrain Pure mit Edelstahlrost im Kunststoffrahmen. Bei Einbau gemäß Prüfbericht geeignet zur Erfüllung der Schallschutzanforderungen nach DIN 4109. Ablaufgehäuse aus Polypropylen mit Bauhöhe 85 mm, vier schallentkoppelten frei positionierbaren Montagefüßen zur Fixierung und Höheneinstellung 85-250 mm, umlaufendem Polymerbetonkragen mit eingegossener Baustahlmatte zur kraftschlüssigen Einbettung in den Estrich, Bauschutzabdeckung und komplett herausnehmbarem, zweiteiligem Geruchs- und Reinigungsverschluss mit 50 mm Sperrwasserhöhe. Mit einklickbarer, 110 mm breiter, flexibler, alkalibeständiger, nicht kapillarer, Dichtmanschette mit d: 370 mm zum sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534. Ablaufstutzen aus Polypropylen, DN 50 seitlich, mit Kugelgelenk 0-15 Grad verstellbar zum spannungsfreien Anschluss der Abwasserleitung. Ablaufleistung nach DIN EN 1253: 0,92 l/s. Aufsatz Kürzbar für Bodenbeläge 10 - 36 mm (inkl. Kleber), mit Positionierhilfe seitenverstellbar +/- 2,5 mm. Aufsatzverlängerung und Rahmen aus ABS, 100 x 100 mm, Rost aus Edelstahl 1.4301, Belastungsklasse K 3 (300 kg).
Prod.-Nr.:
513069
Dallmer Aufstockelement CeraDrain S 10
• passend zu den Ablaufgehäusen 40, 42 und 46 sowie den Balkonablaufgehäusen 83 und 84• Polymerbetonkragen mit eingegossener Baustahlmatte• Justierschrauben zur Höhenverstellung• Verlängerung aus ABS• seitenverstellbare Rahmenaufnahme• Glasgewebematte• Rückstaudichtung• Distanzring• Bauschutzdeckel
Prod.-Nr.:
563002
Dallmer Aufstockelement CeraDrain S 15
• passend zu den Ablaufgehäusen 54/55, 57/58, 61 und 61/1• Polymerbetonkragen mit eingegossener Baustahlmatte• Justierschrauben zur Höhenverstellung• Verlängerung aus ABS• seitenverstellbare Rahmenaufnahme• Glasgewebematte• Rückstaudichtung• Distanzring• Bauschutzdeckel
Prod.-Nr.:
518408
Dallmer CeraDrain Schallschutzablauf
• Schallschutzablauf CeraDrain Select Plan, DN 40, 100 x 100 mm•• Bodenablauf inklusive Schallschutzmatte DallDrain, Aufsatz DallDrain Select mit Edelstahlrost im Edelstahlrahmen. Bei Einbau gemäß Prüfbericht geeignet zur Erfüllung der Schallschutzanforderungen nach DIN 4109. Ablaufgehäuse aus Polypropylen mit Bauhöhe 55 mm, vier schallentkoppelten frei positionierbaren Montagefüßen zur Fixierung und Höheneinstellung 55-250 mm, umlaufendem Polymerbetonkragen mit eingegossener Baustahlmatte zur kraftschlüssigen Einbettung in den Estrich, Bauschutzabdeckung und komplett herausnehmbarem, mechanisch wirkendem Geruchs- und Reinigungsverschluss. Mit einklickbarer, 110 mm breiter, flexibler, alkalibeständiger, nicht kapillarer, Dichtmanschette mit d: 370 mm zum sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534. Ablaufstutzen aus Polypropylen, DN 40 seitlich, mit Kugelgelenk 0-15 Grad verstellbar zum spannungsfreien Anschluss der Abwasserleitung. Ablaufleistung in Anlehnung an DIN EN 1253: 0,7 l/s. Aufsatz Kürzbar für Bodenbeläge 10 - 36 mm (inkl. Kleber), mit Positionierhilfe seitenverstellbar +/- 2,5 mm. Aufsatzverlängerung aus ABS, 100 x 100 mm, Rost und Rahmen aus Edelstahl 1.4301, Belastungsklasse K 3 (300 kg).
Prod.-Nr.:
518439
Dallmer Ablaufgehäuse CeraDrain Plan,
• Ablaufgehäuse CeraDrain Plan, DN 40•• Ablaufgehäuse mit 55 mm Bauhöhe zum Einbau mit Aufsätzen DallDrain, Aufstockelement DallDrain. Ablaufgehäuse aus Polypropylen mit vier schallentkoppelten frei positionierbaren Montagefüßen zur Fixierung und Höheneinstellung 55-250 mm, umlaufendem Polymerbetonkragen mit eingegossener Baustahlmatte zur kraftschlüssigen Einbettung in den Estrich, Bauschutzabdeckung und komplett herausnehmbarem, mechanisch wirkendem Geruchs- und Reinigungsverschluss. Mit einklickbarer, 110 mm breiter, flexibler, alkalibeständiger, nicht kapillarer, Dichtmanschette mit d: 370 mm zum sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534. Ablaufstutzen aus Polypropylen, DN 40 seitlich, mit Kugelgelenk 0-15 Grad verstellbar zum spannungsfreien Anschluss der Abwasserleitung. Ablaufleistung in Anlehnung an DIN EN 1253: 0,7 l/s.
Prod.-Nr.:
494009
Dallmer Wannenanschluss CeraDrain Plan, 494009
• Anschlussstück mit Gummi-Muffendichtung und flexiblen Lippendichtungen aus TPE zum sicheren Anschluss von Badewannen an die Bodenabläufe CeraDrain Plan VC 12 und CeraDrain Plan K 12
Prod.-Nr.:
518422
Dallmer Ablaufgehäuse CeraDrain, DN 50
• Ablaufgehäuse CeraDrain, DN 50• Ablaufgehäuse nach DIN EN 1253 mit 85 mm Bauhöhe zum Einbau mit Aufsätzen DallDrain, Aufstockelement DallDrain. Ablaufgehäuse aus Polypropylen mit vier schallentkoppelten frei positionierbaren Montagefüßen zur Fixierung und Höheneinstellung 85-250 mm, umlaufendem Polymerbetonkragen mit eingegossener Baustahlmatte zur kraftschlüssigen Einbettung in den Estrich, Bauschutzabdeckung und komplett herausnehmbarem, zweiteiligem Geruchs- und Reinigungsverschluss mit 50 mm Sperrwasserhöhe. Mit einklickbarer, 110 mm breiter, flexibler, alkalibeständiger, nicht kapillarer, Dichtmanschette mit d: 370 mm zum sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534. Ablaufstutzen aus Polypropylen, DN 50 seitlich, mit Kugelgelenk 0-15 Grad verstellbar zum spannungsfreien Anschluss der Abwasserleitung. Ablaufleistung nach DIN EN 1253: 0,92 l/s.
Prod.-Nr.:
495075
Dallmer Rückstaudichtung CeraDrain S 10
Rückstaudichtung CeraDrain S 10
Prod.-Nr.:
693006
Dallmer Rückstaudichtung CeraDrain S 15
• Ersatzteil zu Aufstockelementen CeraDrain und TistoDrain S 15
Prod.-Nr.:
518446
Dallmer Schallschutzablauf CeraDrain
• Schallschutzablauf CeraDrain Pure Plan, DN 40, 100 x 100 mm•• Bodenablauf inklusive Schallschutzmatte DallDrain, Aufsatz DallDrain Pure mit Edelstahlrost im Kunststoffrahmen. Bei Einbau gemäß Prüfbericht geeignet zur Erfüllung der Schallschutzanforderungen nach DIN 4109. Ablaufgehäuse aus Polypropylen mit Bauhöhe 55 mm, vier schallentkoppelten frei positionierbaren Montagefüßen zur Fixierung und Höheneinstellung 55-250 mm, umlaufendem Polymerbetonkragen mit eingegossener Baustahlmatte zur kraftschlüssigen Einbettung in den Estrich, Bauschutzabdeckung und komplett herausnehmbarem, mechanisch wirkendem Geruchs- und Reinigungsverschluss. Mit einklickbarer, 110 mm breiter, flexibler, alkalibeständiger, nicht kapillarer, Dichtmanschette mit d: 370 mm zum sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534. Ablaufstutzen aus Polypropylen, DN 40 seitlich, mit Kugelgelenk 0-15 Grad verstellbar zum spannungsfreien Anschluss der Abwasserleitung. Ablaufleistung in Anlehnung an DIN EN 1253: 0,7 l/s. Aufsatz Kürzbar für Bodenbeläge 10 - 36 mm (inkl. Kleber), mit Positionierhilfe seitenverstellbar +/- 2,5 mm. Aufsatzverlängerung und Rahmen ABS, 100 x 100 mm, Rost aus Edelstahl 1.4301, Belastungsklasse K 3 (300 kg).
Prod.-Nr.:
518392
Dallmer CeraDrain Schallschutzablauf
• Schallschutzablauf CeraDrain Select, DN 50 , 100 x 100 mm
Prod.-Nr.:
693099
Dallmer Rahmenaufnahme CeraDrain/TistoDrain S 15
• Ersatzteil zu Aufstockelementen CeraDrain S 15 und TistoDrain S 15. Zur Höhen- und seitenverstellbaren Positionierung von Aufsatzrahmen und Aufsätzen
Prod.-Nr.:
513403
Dallmer Bodenablauf CeraDrain 48 K 12, DN 50 120 x 120mm
• nach DIN EN 1253• Zur sicheren Aufnahme von Verbundabdichtungen gemäß ZDB-Merkblatt 1/2010• Gehäuse aus Polypropylen, mitherausnehmbarem Geruchverschluss, Polymerbetonkragen mit fest eingearbeiteter Bewehrung (Baustahlmatte450 x 450 mm), Glasgewebematte zur Verstärkung der Abdichtschicht• Bauschutzdeckel• Höhen-Regulierung und waagerechte Ausrichtung durch 4 Gewindestangen mit Gummifüßen zur Schallentkopplung• Rahmen: ABS, 120 x 120 mm• Rost: Edelstahl 1.4301, Klasse K 3.• Ablaufstutzen: DN 50 seitlich, mit Kugelgelenk verstellbar von 0 - 15°• Ablaufleistung: 0,85 l/s• Bauhöhe 105 mm
